Автоматический КВ тюнер Yaesu FC-30, устанавливается рядом с трансивером. Подходит для использования с FT-857, FT-897. Диапазон согласования по сопротивлению 14—170 Ом.
Схема FC-30 представляет из себя простую Г-образную цепь, в которой с помощью реле коммутируются катушки и конденсаторы.
Подключение к трансиверу производится двумя кабелями, по одному идет ВЧ напряжение, а по другому управляющие сигналы. Включение FC-30 производится в пунктах 20 и 85 основного меню трансивера.
В тюнере есть встроенная память, которая запоминает настройки и позволяет быстрее настраиваться при переключении антенн. Мощность при настройке составляет от 4 до 60 Ватт, настройка занимает не более 5 секунд. Тюнер может запоминать до 100 вариантов настройки.
Питание тюнера 13.7 В и берется непосредственно от трансивера.
Имеется кнопка для очистки памяти тюнера.

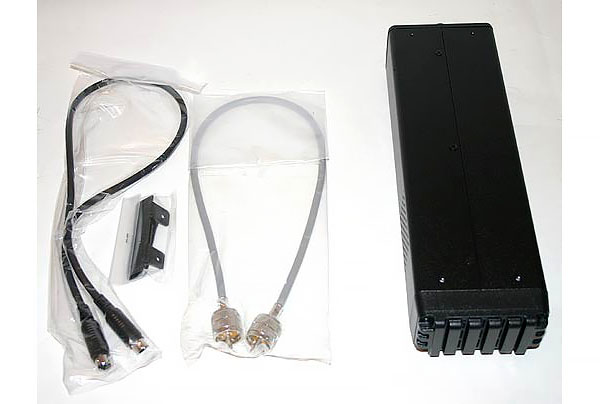

В комплект входит 2 кабеля по 0.45 м — коаксиальный и кабель управления.
Технические характеристики дуплексера OPEK DU-500: Общие | |
Диапазон частот |
1.8~30 и 50~54 МГц |
Диапазон настройки сопротивлений |
от 16.5 до 170 Ом |
Мощность |
100 Вт |
Размеры |
80 x 45 x 260 мм |
Вес |
1 кг |
